صناعة الخراطيم
|
اسم المنتج |
العربية856 4ش |
|
درجة حرارة |
-40 درجة (-104 فهرنهايت) إلى +100 درجة (+212 فهرنهايت) |
|
مادة |
4 طبقات من الأسلاك الفولاذية المقواة بشكل حلزوني |
التطبيقات
يتم استخدامه على نطاق واسع في الصناعات لتوصيل السوائل الهيدروليكية، السوائل الهيدروليكية القائمة على البترول، الزيوت الهيدروليكية، الزيوت المعدنية، البنزين، زيت الوقود، زيوت التشحيم، المستحلب، محلول الجليكول، فرامل الهواء، الغاز والماء، إلخ.

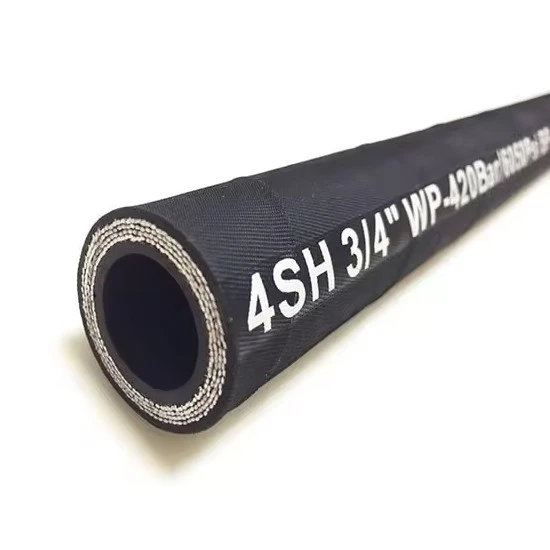

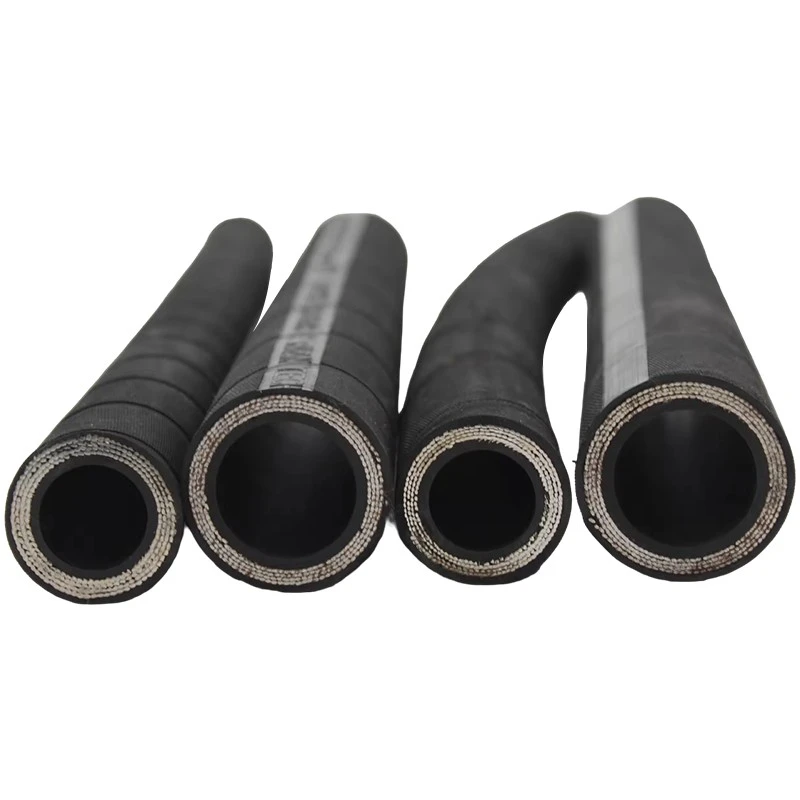

بناء
أنبوب:مطاط النتريل المقاوم للزيت
تعزيز:أربع طبقات من الأسلاك الفولاذية الحلزونية
غطاء:مطاط صناعي أسود عالي المقاومة للتآكل

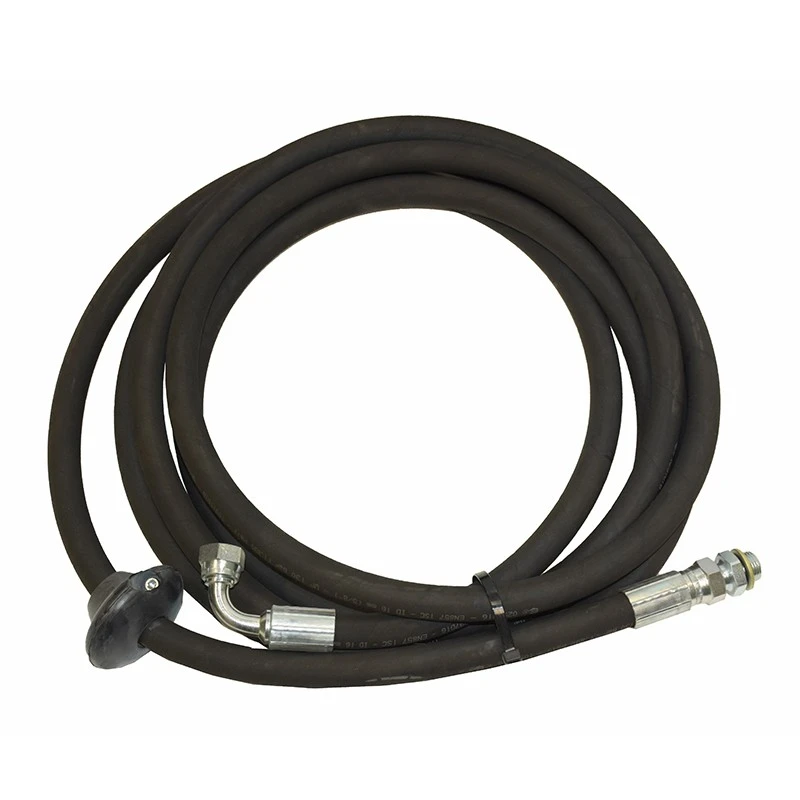

خرطوم مقوى بسلك فولاذي
●مقاومة الزيت ومقاومة الضغط العالي
●مقاومة درجات الحرارة العالية
●مقاومة الحرارة
●مقاومة الشيخوخة مع عمر خدمة طويل
●مرونة جيدة بدون تشويه
| تحديد |
تحديد |
القطر الداخلي للخرطوم (I.D) |
القطر الخارجي لطبقة التعزيز (W.D) |
القطر الخارجي للخرطوم (0.D) |
الحد الأقصى لضغط العمل (الحد الأقصى لحجم العمل) |
اختبار الضغط (P.P) |
الحد الأدنى لضغط الانفجار (الحد الأدنى للعمر) |
الحد الأدنى لنصف قطر منحنى الانحناء (الحد الأدنى) |
الوزن المرجعي (W.T) |
|||
|
مقاس |
مقاس |
الحد الأدنى |
الأعلى |
الحد الأدنى |
الأعلى |
الحد الأدنى |
الأعلى |
|||||
|
داش |
في |
مم |
مم |
مم |
مم |
مم |
مم |
ميجا باسكال |
ميجا باسكال |
ميجا باسكال |
مم |
كجم/م |
|
-4 |
1/4 |
6.2 |
7.0 |
14.3 |
15.5 |
16.6 |
18.6 |
45 |
90 |
180 |
150 |
0.60 |
|
-6 |
3/8 |
9.5 |
10.5 |
16.9 |
18.1 |
19.1 |
21.1 |
44.5 |
89 |
178 |
180 |
0.71 |
|
-8 |
1/2 |
12.5 |
13.5 |
19.8 |
21.0 |
21.8 |
23.8 |
41.5 |
83 |
166 |
230 |
0.82 |
|
-10 |
5/8 |
15.5 |
16.7 |
23.0 |
24.6 |
25.4 |
27.4 |
35 |
70 |
140 |
250 |
1.01 |
|
-12 |
3/4 |
18.6 |
19.8 |
27.4 |
29.0 |
30.0 |
32.0 |
35 |
70 |
140 |
300 |
1.43 |
|
-16 |
l |
25.0 |
26.4 |
34.5 |
36.1 |
37.0 |
39.0 |
32 |
64 |
128 |
340 |
1.97 |
|
-20 |
11/4 |
31.4 |
33.0 |
45.0 |
46.4 |
47.4 |
49.8 |
21 |
42 |
84 |
460 |
2.96 |
|
-24 |
11/2 |
37.7 |
39.3 |
50.9 |
52.3 |
53.8 |
56.2 |
18.5 |
37 |
74 |
560 |
3.42 |
|
-32 |
2 |
50.4 |
52.0 |
64.3 |
66.3 |
66.9 |
69.3 |
16.5 |
33 |
66 |
660 |
4.77 |
